精密千赢娱乐 / Cartridge Filter Housing

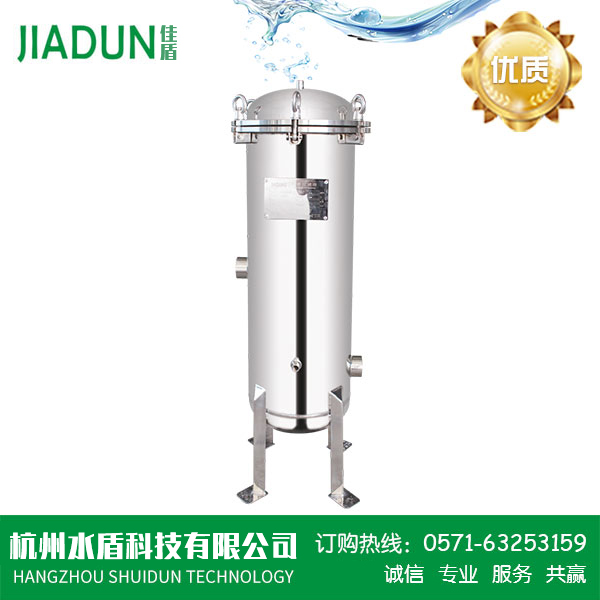

JD1-A快装法兰式精密千赢娱乐
发布时间:2019-09-18 浏览次数:100


参数概述/General Specifications

1、 材质SUS304, SUS316L;

2、 最大工作压力150Psi;

3、 快装法兰;带腿、平压、或带钢碗插件;

4、 表面抛光处理或亚光处理。


1、Material:SUS304,SUS316L;

2、Max working pressure 150Psi;

3、Quickly Flange Type;With legs, With SS cup or not;

4、Polished or sandblast external surface.

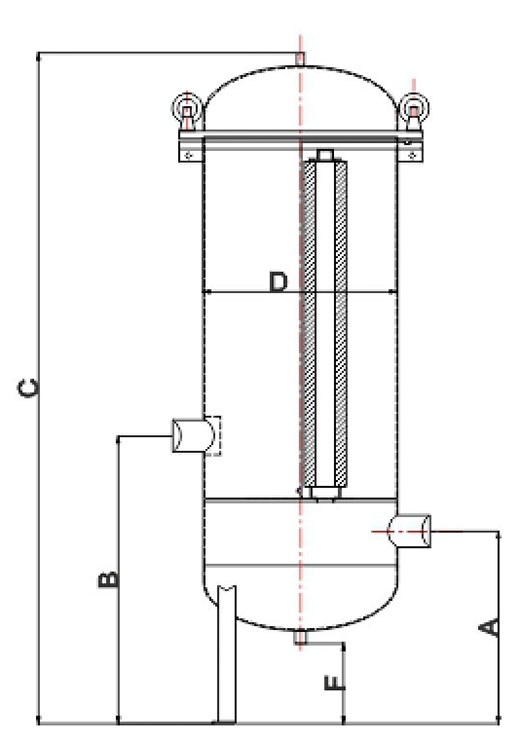

尺寸/Dimension

型号/Model

A

(mm)

B

(mm)

C

(mm)

D

(mm)

F

(mm)

Inlet/

Outlet

Drain

JD1-A-Φ170x3X10"

260

450

725

Φ170

125

1",1 1/2"

1/4"

JD1-A-170x3X20"

260

500

980

Φ170

125

1",1 1/2"

1/4"

JD1-A-170x3X30"

260

500

1235

Φ170

125

1",1 1/2"

1/4"

JD1-A-170x3X40"

260

500

1490

Φ170

125

1",1 1/2"

1/4"

JD1-A-Φ200x5X20"

260

500

995

Φ200

125

1" ; 2"

1/2"

JD1-A-Φ200x5X30"

260

500

1250

Φ200

125

1" ; 2"

1/2"

JD1-A-Φ200x5X20"

300

600

1500

Φ250

125

1" ; 2"

1/2"

JD1-A-Φ250x7X20"

300

600

1020

Φ250

125

1" ; 2"

1/2"

JD1-A-Φ250x7X30"

300

600

1275

Φ250

125

1",2 1/2"

1/2"

JD1-A-Φ250x7X40"

320

600

1530

Φ250

125

1",2 1/2"

1/2"

JD1-A-Φ300x9X30"

320

600

1300

Φ300

125

1",2 1/2"

1/2"

JD1-A-Φ300x9X40"

320

600

1550

Φ300

125

1",2 1/2"

1/2"

JD1-A-Φ350x15X30"

320

600

1325

Φ350

125

1",2 1/2"

3/4"

JD1-A-Φ350x15X40"

320

600

1580

Φ350

125

1",2 1/2"

3/4"
