精密千赢娱乐 / Cartridge Filter Housing

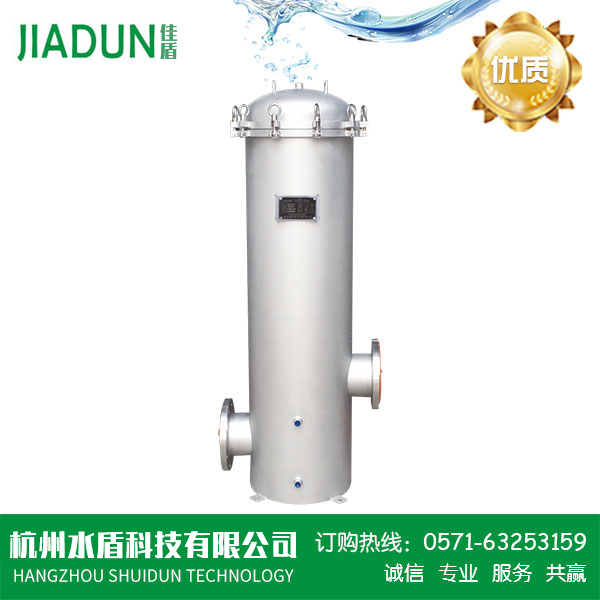

JD1-B快装法兰式精密千赢娱乐
发布时间:2019-09-18 浏览次数:72


参数概述/General Specifications

1、材质SUS304, SUS316L;

2、最大工作压力150Psi;

3、快装法兰;不带腿、平压、或带钢碗插件;

4、表面抛光处理或亚光处理。


1、Material:SUS304,SUS316L;

2、Max working pressure 150Psi;

3、Quickly Flange Type,Without legs, With SS cup or not;

4、Polished or sandblast external surface.

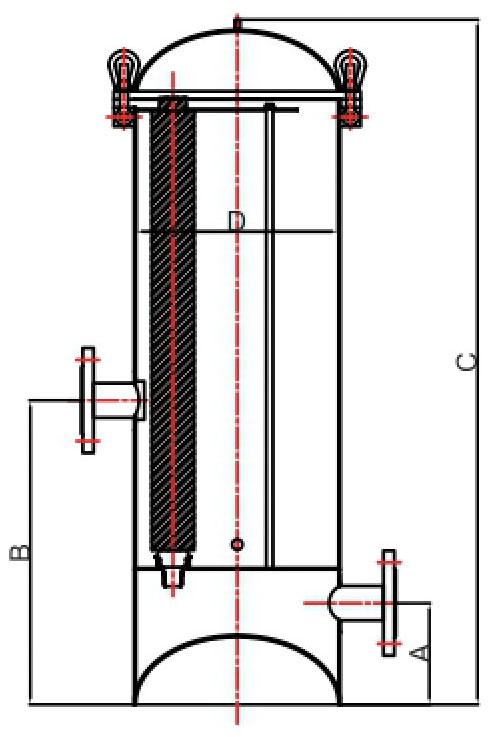

尺寸/Dimension

型号/Model

A

(mm)

B

(mm)

C

(mm)

D

(mm)

Inlet/

Outlet

Drain

JD1-B-Φ 170x3X10"

75

180

510

Φ170

1", 1 1/2"

1/4"

JD1-B-Φ 170x3X20"

75

180

760

Φ170

1", 1 1/2"

1/4"

JD1-B-Φ 170x3X30"

75

350

1015

Φ170

1", 1 1/2"

1/4"

JD1-B-Φ 170x3X40"

75

350

1270

Φ170

1", 1 1/2"

1/4"

JD1-B-Φ 200x 5X20"

75

180

780

Φ200

1" ; 2"

1/2"

JD1-B-Φ 200x 5X30"

75

350

1035

Φ200

1" ; 2"

1/2"

JD1-B-Φ 200x 5X40"

75

350

1290

Φ250

1" ; 2"

1/2"

JD1-B-Φ250x 7X20"

120

180

840

Φ250

1" ; 2"

1/2"

JD1-B-Φ250x 7X30"

120

350

1100

Φ250

1",2 1/2"

1/2"

JD1-B-Φ250x 7X40"

120

350

1350

Φ250

1",2 1/2"

1/2"

JD1-B-Φ300x 9X30"

150

350

1135

Φ300

1",2 1/2"

1/2"

JD1-B-Φ300x 9X40"

150

350

1390

Φ300

1",2 1/2"

1/2"

JD1-B-Φ350x 15X30"

150

350

1150

Φ350

1",2 1/2"

3/4"

JD1-B-Φ350x 15X40"

150

350

1405

Φ350

1",2 1/2"

3/4"
