精密千赢娱乐 / Cartridge Filter Housing

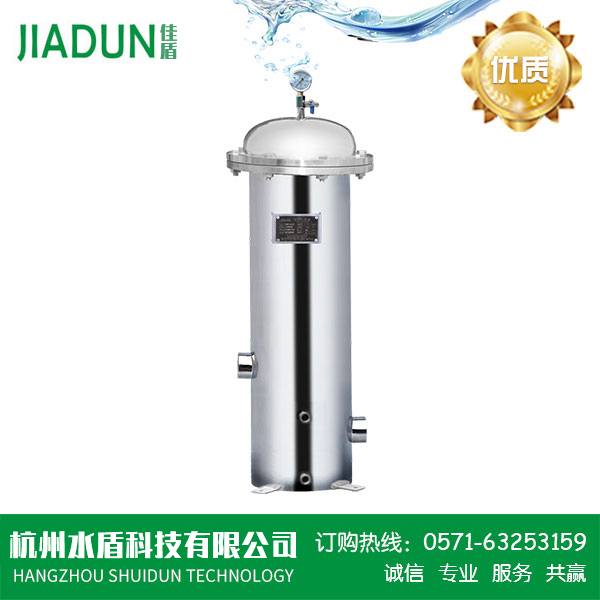

JD2普通法兰式精密千赢娱乐
发布时间:2019-09-18 浏览次数:84


参数概述/General Specifications

1、 材质SUS304, SUS316L;

2、 最大工作压力150Psi;

3、 平底、平压、普通法兰式;或带钢碗插件;

4、 表面抛光处理或亚光处理。


1、Material:SUS304,SUS316L;

2、Max working pressure 150Psi;

3、Common flange;or with SS cup and spring assembly;

4、Polished or sandblast external surface.

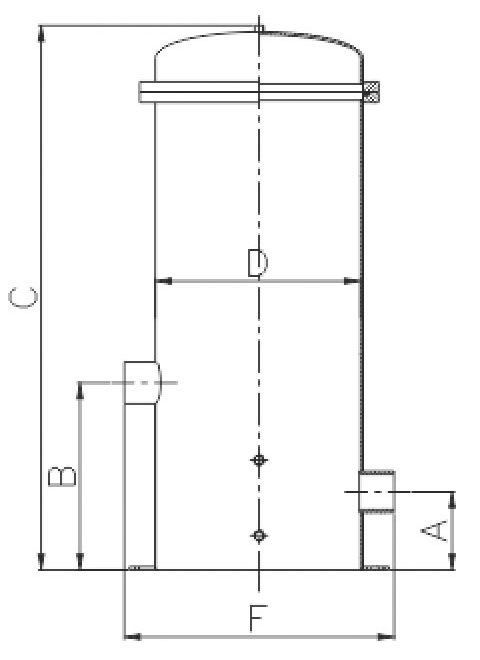

尺寸/Dimension

型号/Model

A

(mm)

B

(mm)

C

(mm)

D

(mm)

F

(mm)

Inlet/

Outlet

Drain

JD2-Φ 170x3X10”

75

180

560

Φ170

310

1" ; -2"

1/4"

JD2-Φ 170x3X20”

75

180

810

Φ170

310

1" ; -2"

1/4"

JD2-Φ 170x3X30”

75

180

1060

Φ170

310

1" ; -2"

1/4"

JD2-Φ200x5X10"

75

180

590

Φ200

320

1" ; -2"

1/2"

JD2-Φ200x5X20"

75

180

840

Φ200

320

1" ; -2"

1/2"

JD2-Φ200x5X30"

75

180

1090

Φ200

320

1" ; -2"

1/2"

JD2-Φ200x5X40"

75

180

1340

Φ200

320

1 1/2" ; -2"

1/2"

JD2-Φ 250x7X30"

120

220

1160

Φ250

390

1 1/2" ; -2"

1/2"

JD2-Φ 250x7X40"

120

220

1410

Φ250

390

1 1/2" ; -2"

1/2"

JD2-Φ 300x9X30”

150

600

1170

Φ300

440

2" ; -3"

1/2"

JD2-Φ 300x9X40”

150

800

1420

Φ300

440

2" ; -3"

1/2"

JD2-Φ 300x11X40”

150

800

1420

Φ300

440

2" ; -3"

1/2"

JD2-Φ350x15X40"

150

800

1430

Φ350

490

2" ; -3"

3/4"

JD2-Φ400x20X40"

150

800

1440

Φ400

560

2" ; -4"

3/4"

JD2-Φ450x27X40"

150

300

1450

Φ450

610

2" ; -4"

3/4"

JD2-Φ500x30X40"

150

800

1470

Φ500

660

2" ; -4"

1"

JD2- Φ550x36X40”

150

800

1490

Φ550

730

2 1/2" ; -2"

1"

JD2-Φ600x40X40"

150

900

1570

Φ600

760

2 1/2" ; -2"

1"

JD2-Φ650x50X40"

150

900

1580

Φ650

830

3" ; -4"

1"
