精密千赢娱乐 / Cartridge Filter Housing

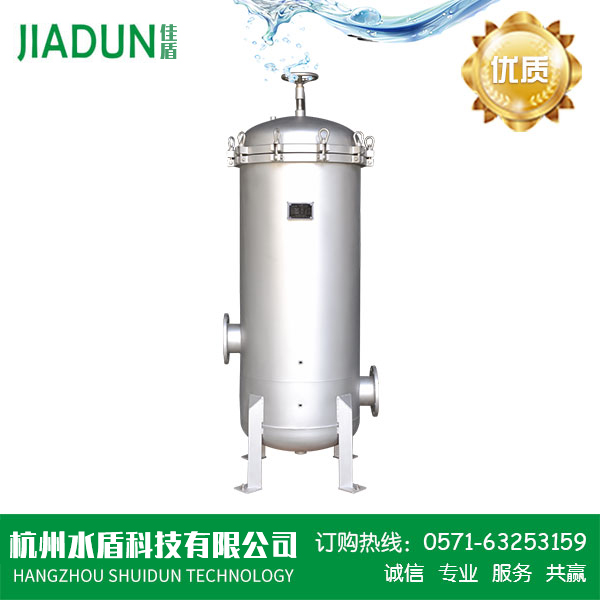

JD3快装法兰式精密千赢娱乐
发布时间:2019-09-18 浏览次数:83


参数概述/General Specifications

1、 材质SUS304, SUS316L;

2、 最大工作压力150Psi;

3、 带脚、带钢碗、快装法兰式;

4、 滤芯整体压紧或三支一组单独压紧;

5、 表面抛光处理或亚光处理;

6、 可按ASME标准设计。


1、  Material:SUS304,SUS316L;

2、 Max working pressure 150Psi;

3、  With legs,with SS cup, flange; Quickly flange type;

4、 Whole Hold down or separate hold down by three;

5、 Polished or sandblast external surface;

6、 Can be designed according to ASME standard.

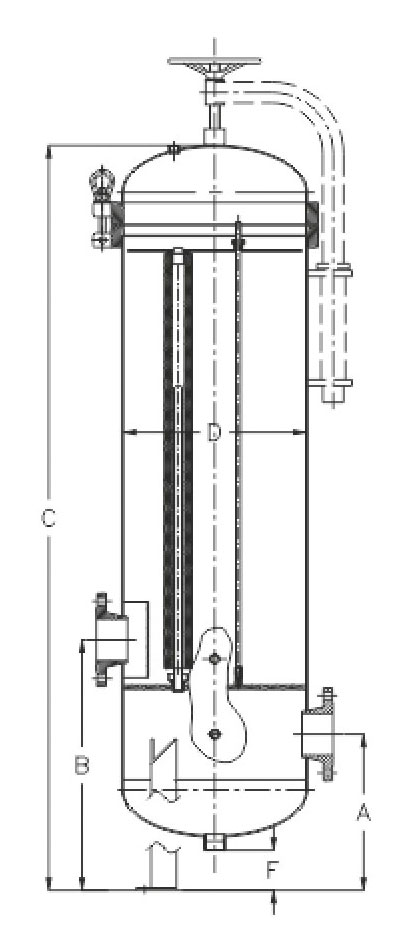

尺寸/Dimension

型号/Model

A

(mm)

B

(mm)

C

(mm)

D

(mm)

F

(mm)

Inlet/

Outlet

Drain

JD3-Φ350x15x40"

360

900

1665

Φ350

150

2"-3"

1/2"

JD3-Φ400x18x40"

380

900

1690

Φ400

150

2"-3"

1/2"

JD3-Φ450x24x40"

395

900

1715

Φ450

150

2"-4"

3/4"

JD3-Φ500x30x40"

415

1000

1740

Φ500

180

2"-4"

3/4"

JD3-Φ550x36x40"

430

1000

1765

Φ550

180

3"-5"

3/4"

JD3-Φ600x45x40"

450

1100

1830

Φ600

180

3"-5"

3/4"

JD3-Φ650x51x40"

465

1100

1855

Φ650

180

3"-5”

3/4"

JD3-Φ700x60x40"

480

1200

1900

Φ700

180

3"-5"

1"

JD3-Φ750x72x40"

500

1200

1925

Φ750

180

4"-6"

1"

JD3-Φ800x81x40"

515

1250

1950

Φ800

200

4"-6"

1"

JD3-Φ850x90x40"

555

1250

2025

Φ850

200

4"-6"

1"

JD3-Φ900x99x40"

570

1250

2050

Φ900

200

4"-6"

1"
